ШУУРГ-ЮНИТЭК-1282
от 260 000 р.
Заказать
ШУУРГ-ЮНИТЭК-1282 — шкафной узел учёта расхода газа, предназначен для коммерческого и технологического учёта объёма природного газа, прошедшего через измерительный комплекс, с приведением показаний к стандартным условиям и передачей данных в системы учёта.
ШУУРГ-ЮНИТЭК-1282 применяется в системах газоснабжения:
- промышленных и сельскохозяйственных предприятий;
- коммунально-бытовых объектов;
- городских и сельских населённых пунктов.
Узел обеспечивает точный коммерческий учёт расхода газа, контроль его параметров и защиту измерительного оборудования от механических примесей.

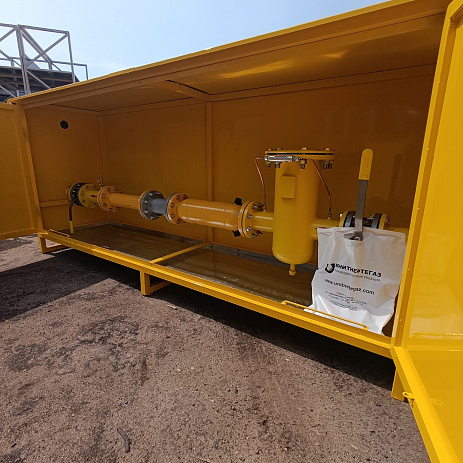

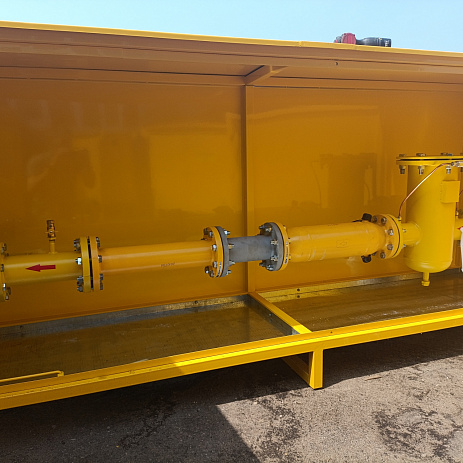

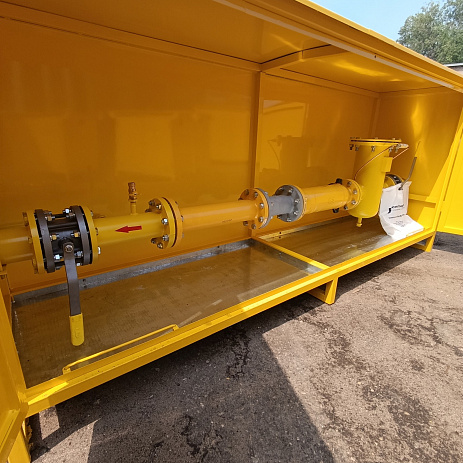

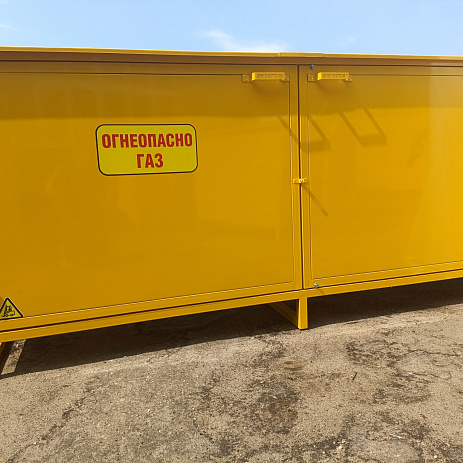

Узел представляет собой утеплённый металлический шкаф с размещённым внутри технологическим оборудованием — запорной арматурой, фильтром очистки газа, счётчиком или измерительным комплексом, электронным корректором объёма и вспомогательными приборами.
Принцип работы ШУУРГ, ШУУРГ-ЮНИТЭК-1282:
- Поступление газа — газ заходит через входной запорный узел.
- Очистка — проходит через фильтр, который задерживает механические примеси.
- Измерение объёма — счётчик (турбинный, ротационный и др.) фиксирует объём газа.
- Корректировка показаний — электронный корректор с учётом температуры и давления приводит объём к стандартным условиям (для коммерческого учёта).
- Подача потребителю — очищенный и учтённый газ идёт дальше по трубопроводу.
- Безопасность и обслуживание — предусмотрены запорная арматура, байпас (для ремонта без остановки подачи), защитные клапаны и (при необходимости) обогрев и вентиляция.
Как и другие ШУУРГ, ШУУРГ-ЮНИТЭК-1282 включает:
- запорную арматуру на входе и выходе;
- фильтр для очистки газа от механических примесей (часто с манометром для контроля перепада давления);
- счётчик газа или измерительный комплекс (если нужен коммерческий учёт — с электронным корректором, который учитывает температуру и давление);
- иногда — байпас (обводную линию) для обслуживания без полного отключения объекта;
- опционально — утепление и обогрев (газовый или электрический), чтобы узел работал при низких температурах.
| Параметр | Значение |
| Измеряемая среда | Природный газ по ГОСТ 5542-2014 |
| Максимальное рабочее давление, МПа | 1,2 (до 1,6 по заказу) |
| Диаметр условного прохода (ДУ), мм | 50–250 (по проекту) |
| Максимальный расход газа Qmax, м³/ч | 100–2500 (по проекту) |
| Погрешность измерения | ±1,5 % (20–100 % Qmax); ±2,5 % (10–20 % Qmax); ±4,5 % (5–10 % Qmax) |
| Тип счётчика | Турбинный / ротационный / ультразвуковой (по проекту) |
| Тип корректора | ЕК270, ЕК280, ТС220, ВКГ-2, СПГ, SEVC-D, Uniflo (по проекту) |
| Температура окружающей среды, °C | −40…+50 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 |
| Относительная влажность | до 98 % при +35 °C |
| Исполнение шкафа | Утеплённый металлический (двустенный с теплоизоляцией) |
| Обогрев | Газовый (ШУГО) / электрический (ШУЭО) / без обогрева (Ш) |
| Взрывозащита | Взрывобезопасное исполнение по ГОСТ 22782.5-78, ГОСТ 22782.3-77, ГОСТ 22782.6-81 |
| Байпас | Предусмотрен (для обслуживания без остановки подачи) |
| Вентиляция | Естественная, трёхкратный воздухообмен в час |
| Покрытие | Порошковая краска |
| Габариты (Д×Ш×В), мм | По проекту (типично: 1400–1755 × 800–1200 × 1400–1900) |
| Масса, кг, не более | 400–1000 (в зависимости от типоразмера) |
| Производитель | ООО «Юнитнефтегаз», г. Саратов |
Точные параметры для вашего экземпляра — ДУ, Qmax, тип счётчика, габариты и масса — указаны в паспорте изделия или опросном листе, который заполнялся под конкретный объект.
